RTL8153 千兆以太网 USB3.0转RJ45-集佰睿

来源: 2019/6/4 浏览量:511 关键词: USB3.0 千兆以太网 RTL8153-VB-CG RTL8153-VC-CG RTL8153B-VB-CG

      台湾瑞昱(REALTEK)的RTL8153 10/100/1000M以太网控制器结合IEEE 802.3 u的媒体访问控制(MAC),USB 3.0总线

控制器,嵌入式内存。随着先进的DSP技术和复杂信号技术,RTL8153提供高速传输猫5 UTP电缆或猫3 UTP电缆(仅10 mbps)。等功

能交叉检测和自动校对功能,极性校正、自适应均衡,相声撤销、回波消除、时机复苏,实现误差修正提供强劲的发射和接受能力。

RTL8153具有嵌入式一次可编程(OTP)内存,可以替代外部EEPROM(93C46/93C56/93C66 / TWSI)。



      USB 3.0 RTL8153特性提供更高的带宽和改进协议的主机和设备之间的数据交换。USB 3.0还提供了更先进的电源管理功能,以

节省能源。



      RTL8153内建5V转3.3V Regulator可以直接采USB供电,不需外接的电源,内建一次性可编程唯读记忆体,单一25MHZ的输

入Clock,大幅地提高了产品的竞争性。



     高级配置电源管理接口(ACPI)电源管理现代操作系统,能够操作System-directed电源管理(OSPM)是实现最有效的电源管理的支

持。除了ACPI功能,远程唤醒(包括AMD魔法包和微软唤醒帧)支持ACPI和APM(高级电源管理)环境。



RTL8153支持Microsoft Wake Packet Detection (WPD),为操作系统提供唤醒帧信息,如PatternID、OriginalPacketSize、

SavedPacketSize、SavedPacketOffset等。WPD有助于防止休眠计算机的不必要/未经授权的唤醒。



RTL8153支持RealWoW!这项技术可以通过互联网远程叫醒正在睡觉的个人电脑。该功能允许个人电脑在需要的时候保持低功耗休

眠状态,从而降低功耗。

注意:“RealWoW !这项服务要求首次使用时注册。

RTL8153适用于多个细分市场和新兴应用程序,如桌面、移动、工作站、服务器、通信平台、坞站和嵌入式应用程序。


产品特性:

集成10/100/1000M收发器

具有与下一个页面自动协商的能力

支持USB 3.0,2.0和1.1

支持CDC-ECM支持LPM(链接电源管理)

支持对交换/极性/倾斜校正交叉检测和自动校对功能

支持局域网唤醒和“RealWoW !”(Wake-On-WAN)技术(见注1)

支持ECMA - 393 ECMA ProxZzzy睡主机标准(见注1)

XTAL-Less局域网唤醒支持断电/链接节电传输/接收芯片上的缓冲区

支持EEPROM接口嵌入式OTP存储器可以替代外部EEPROM内置开关式稳压器LDO稳压器

支持可定制的发光二极管支持硬件CRC(循环冗余校验)功能局域网禁用与GPIO引脚

支持25MHZ或48MHZ外部时钟(来自振荡器或系统时钟源)

SPI Flash界面


注:RTL8153-VB-CG/RTL8153-VC-CG/RTL8153B-VB-CG

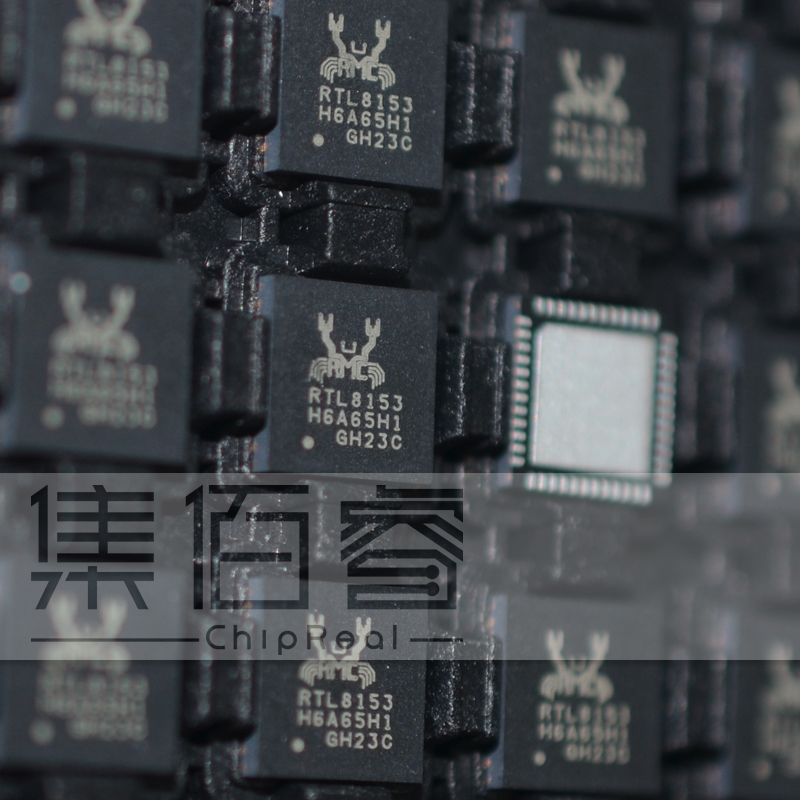

RTL8153此款芯片有三种不同的尾缀,分别为RTL8153-VB-CG/ RTL8153-VC-CG/RTL8153B-VB-CG 三款功能参数一样(功能

参数请看以上信息),三者之间有细微的差别。RTL8153-VC-CG和RTL8153-VB-CG它们的封装都是QFN48,两者在硬件上是PIN

TO PIN的, VC是VB的cost down 版本,功能上一模一样可互为替换使用。但是在烧录工具上有所不同,VB的IC需要用VB的烧录

工具烧写MAC地址,驱动等,VC的IC需要用VC对应的烧录工具;所以VB/VC的烧录工具不能混淆。随着工艺的改进和技术的进步,

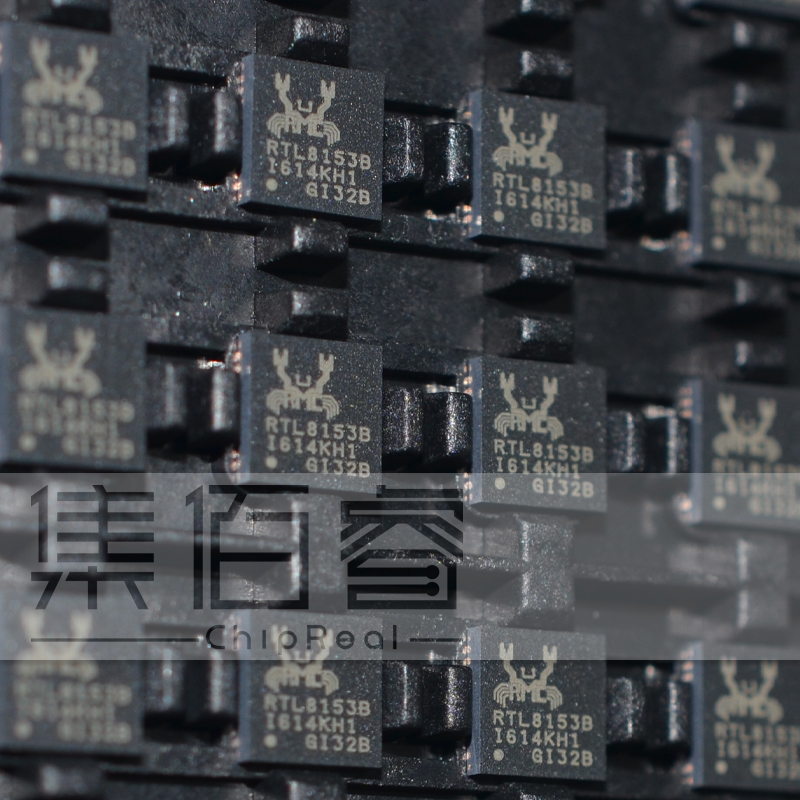

进而推出RTL8153B-VB-CG 这款产品封装为QFN40 外观体积更为小巧,功耗更低,性价比更高,而功能特性与以上两款相同,但

需要注意的是RTL8153B-VB-CG芯片中不包含华为(HUAWEI)的驱动,目前暂不适用于华为产品。
