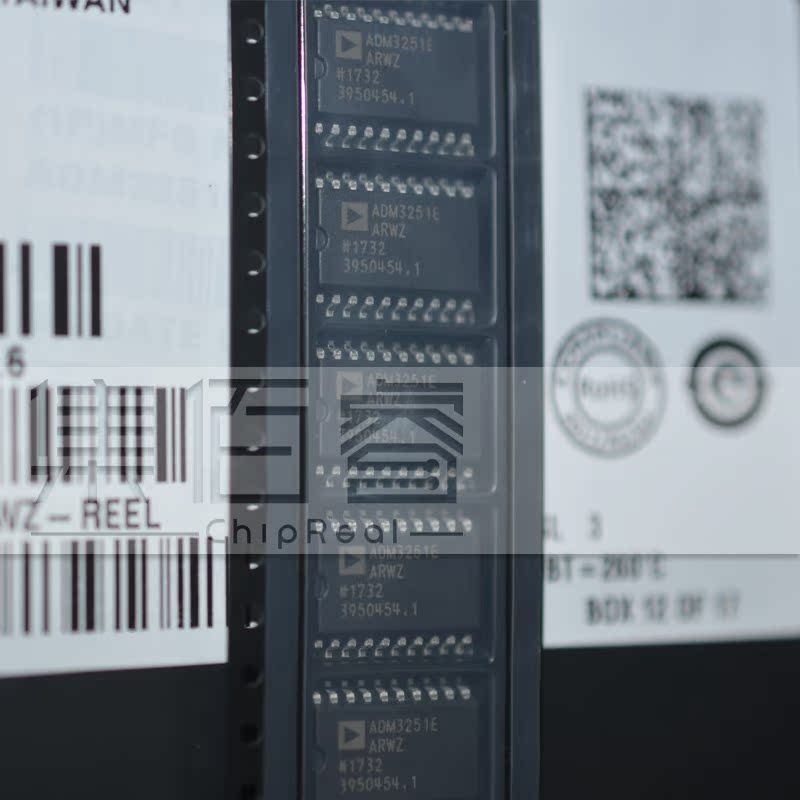

ADM3251EARWZ 集成DC-DC的隔离RS-232收发器

来源: 2019/6/4 浏览量:444 关键词: ADM3251EARWZ ADM3251E 隔离RS-232收发器


        ADM3251EARWZ是ADI公司(Analog device,inc)推出基于其专利iCoupler和isoPower磁隔离技术的隔离型RS-232接口

收发器。ADM3251E是一款高速、2.5 kV完全隔离、单通道RS-232/V.28收发器,采用5 V单电源供电。由于 RIN 和TOUT 引脚提

供高压ESD保护,因此该器件非常适合在恶劣的电气环境中工作,或频繁插拔RS-232电缆的场合。 无需使用单独的隔离DC-DC转换

器。它是首款表面贴装 RS-232收发器,能够完全隔离数据线路与电源线路,隔离电压额定值为2.5 kV,符合UL1577与DIN VDE

0884-10工业标准隔离规范,确保其能够满足噪声工作环境所要求的鲁棒性等级,如HVAC建筑控制系统、工业自动化与控制应用、

销售终端(POS)设备、可编程逻辑控制器,以及电信与医疗设备中隔离的RS-232诊断数据端口。同传统IC相比,表面贴装封装能

节省45%的电路板空间,并有助于加速生产过程,降低系统开发成本。



      iCoupler磁隔离技术是ADI公司的一项专利隔离技术。是一种基于芯片尺寸的变压器隔离技术,它采用了高速CMOS工艺和芯片

级的变压器技术。所以,在性能、功耗、体积等各方面都有传统光电隔离器件(光耦)无法比拟的优势。由于磁隔离在设计上取消了

光电耦合器中影响效率的光电转换环节,因此它的功耗仅为光电耦合器的1/6--1/10,具有比光电耦合器更高的数据传输速率、时序精

度和瞬态共模抑制能力。同时也消除了光电耦合中不稳定的电流传输率,非线性传输,温度和使用寿命等方面的问题。



      ADM3251E符合EIA/TIA-232E和ITU-T V.28标准,并且数据传输速度达到460Kbps。ADM3251E提供20引脚,宽体SOIC封

装,额定温度范围为- 40℃至+85℃。



产品的特性:

● 2.5KV完全隔离(电源和数据)RS-232收发器

● 集成isoPower的隔离式DC/DC转换器

● 数据传输速度:460Kbps

● 隔离电压:2500V

● 高共模瞬态免疫力:> 25 KV/us

● 一个发射器和一个接收器

● 符合EIA/TIA-232E规格手册

● Rin和Tout引脚提供ESD保护

● 接触放电:±8kv

● 气隙放电:±15kv

● 0.1UF电荷泵电容

● 安全管理认证

UL认证

VDE合格证书

2500 V均方根值/分钟,符合UL 1577

DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 VIORM = 560 V 峰值

● 工作温度范围:- 40℃至+85℃

● 20引脚宽体SOIC封装

产品的应用:

● 高噪声环境下的数据通信

● 工业通信

● 通用RS-232数据链路

● 工业/电信诊断端口

● 医疗设备
